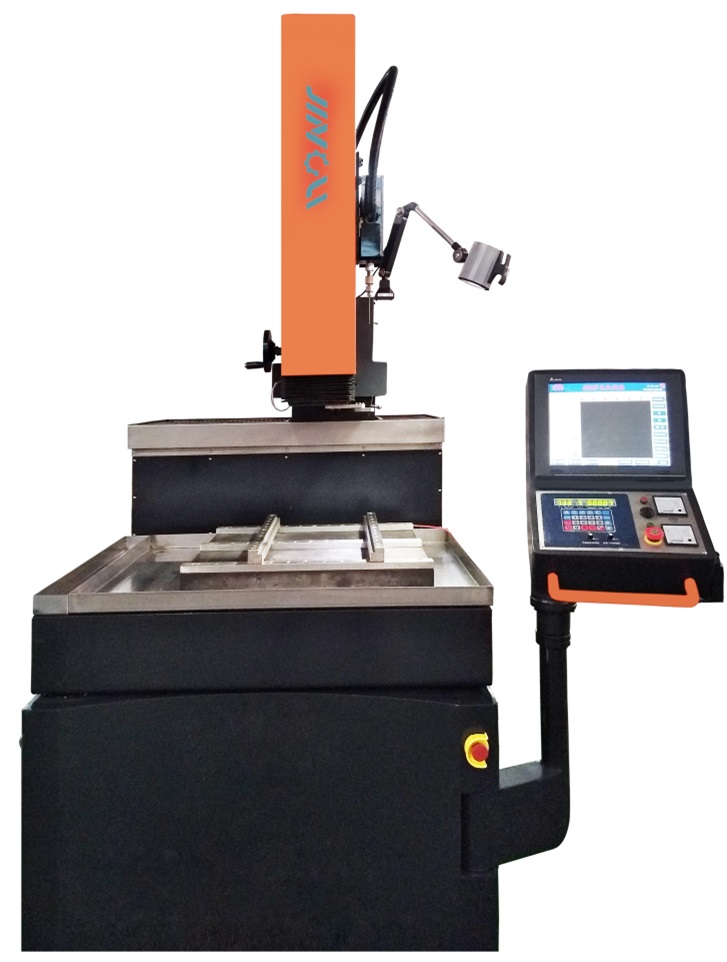

一、機床性能說明：
三軸滾珠絲杠，X、Y、Z軸是直線滑塊式導軌。
底座箱體U型鋼焊接骨架，3mm鋼板焊接箱體經久耐用。
能加工孔徑Φ0.1-Φ3mm，加工速度每分鐘15-40mm（一般材料）。
旋轉頭雙密封機構，使用壽命延長1倍。
二、工作原理：
該機床利用電火花放電蝕除原理，采用中空圓電極高效加工各種導電材料的深小孔，主要用于加工線切割的穿絲孔、油嘴油泵噴油孔、化織噴絲板的噴絲孔、液壓氣動元件的油路孔、濾板、篩板的群孔、發動機中的冷卻散熱孔等各種傳統加工方法難于加工的深小孔。
能加工不銹鋼、淬火鋼、磨具鋼、碳鋼、硬質合金、鋁等各種導電材料；能直接從斜面、曲面、不規格面穿入。
適合批量加工，高標準要求加工。
|
產品型號 |
單位 |
D650 |
|
X、Y軸行程 |
mm |
500×600 |
|
工作臺尺寸 |
mm |
700×600 |
|
主軸頭離工作臺面距離 |
mm |
410 |
|
主軸伺服行程 |
mm |
400 |
|
主軸頭行程 |
mm |
280 |
|
最大加工電流 |
A |
30 |
|
輸入功率 |
KVA |
4 |
|
夾持電極直徑 |
mm |
Φ0.1-Φ3 |
|
最大加工速度 |
mm/min |
8（電極Φ1mm，材料45#鋼） |
|
工作液 |
|
純凈水 |
|
最大加工重量 |
kg |
500 |
|
機床重量 |
kg |
1200 |
|
機床外形（長*寬*高） |
mm |
1200×1000×2400 |
